6SL3210-1PE24-5UL0

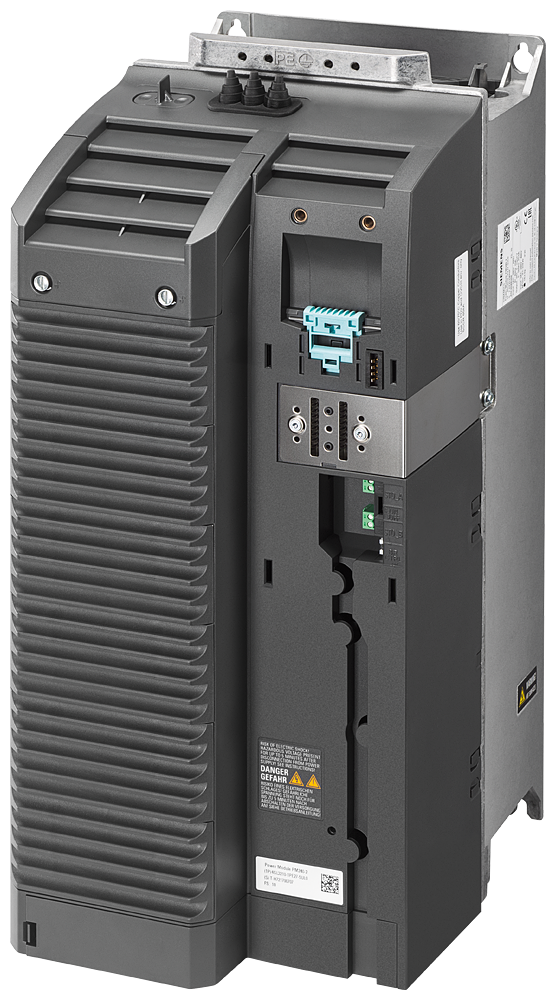

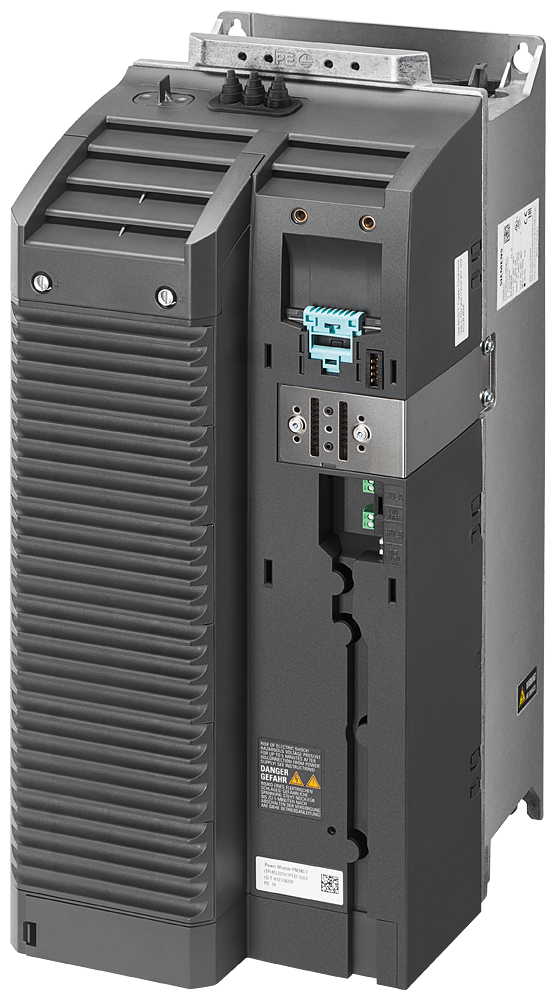

6SL3210-1PE24-5UL0 Siemens SINAMICS G120 PM240-2 Güç Modülü 18,5 kW / 22 kW
Siemens 6SL3210-1PE24-5UL0, endüstriyel motor kontrolü ve hız ayarı uygulamaları için tasarlanmış SINAMICS G120 serisi PM240-2 güç modülüdür.Motorun güç kontrolünü sağlayan bu modül, uygun SINAMICS G120 Control Unit ile birlikte kullanılır. Dahili fren kıyıcısına sahip olan ürün, harici fren direnci bağlantısını destekler ve entegre şebeke filtresi bulunmayan bir tasarıma sahiptir.
Siemens 6SL3210-1PE24-5UL0, 380–480 V AC üç fazlı şebeke gerilimiyle çalışır ve 47–63 Hz giriş frekansını destekler.Așırı yük (LO) çalışma rejiminde 22 kW, yüksek aşırı yük (HO) çalışma rejiminde ise 18,5 kW nominal güç değerine sahiptir.Yüksek aşırı yük rejiminde kısa süreli yüksek tork gerektiren uygulamalara uygun olan modül, IP20 koruma sınıfı ve FSD gövde boyutuyla endüstriyel kontrol panolarında kullanılır.
Teknik Özellikler
- Ürün kodu: 6SL3210-1PE24-5UL0
- Marka: Siemens
- Ürün ailesi: SINAMICS G120
- Ürün tipi: PM240-2 güç modülü
- Modül tipi: Motor sürücüsü güç modülü
- Giriş gerilimi: 380–480 V AC, üç faz
- Giriş gerilimi toleransı: +%10 / -%20
- Giriş frekansı: 47–63 Hz
- Nominal güç (HO): 18,5 kW
- Nominal güç (LO): 22 kW
- Nominal çıkış akımı (HO): 38 A
- Nominal çıkış akımı (LO): 45 A
- Maksimum çıkış akımı: 76 A
- Dahili fren kıyıcısı: Var
- Entegre şebeke filtresi: Yok
- Gövde boyutu: FSD
- Koruma sınıfı: IP20
- Boyutlar (Y x G x D): 472 x 200 x 237 mm
- Net ağırlık: Yaklaşık 16,6 kg
- Control Unit: Ayrı olarak gereklidir
Kullanım Alanları
Siemens SINAMICS G120 PM240-2 güç modülleri; konveyör sistemleri, pompalar, fanlar, üretim makineleri, malzeme taşıma sistemleri ve değişken hızlı motor kontrolü gerektiren endüstriyel uygulamalarda kullanılabilir.Uygun Control Unit ve motorla birlikte çalışarak motor hızının ve torkunun uygulama gereksinimlerine göre kontrol edilmesini sağlar.Dahili fren kıyıcısı, uygun harici fren direnciyle birlikte yavaşlama sırasında oluşan rejeneratif enerjinin yönetilmesine yardımcı olur.
Montaj ve Sistem Uyumluluğu
Siemens 6SL3210-1PE24-5UL0, tek başına tam işlevli bir sürücü değildir ve uygun SINAMICS G120 Control Unit ile birlikte kullanılmalıdır.Control Unit seçimi yapılırken motorun nominal akımı, güç gereksinimi, kontrol yöntemi ve sistem yazılımı uyumluluğu dikkate alınmalıdır.Frenleme uygulamalarında uygun harici fren direnci ve üreticinin bağlantı talimatları esas alınmalıdır.Elektrik bağlantıları, soğutma boşlukları, ortam sıcaklığı ve pano koşulları Siemens teknik dokümantasyonuna uygun şekilde değerlendirilmelidir.
