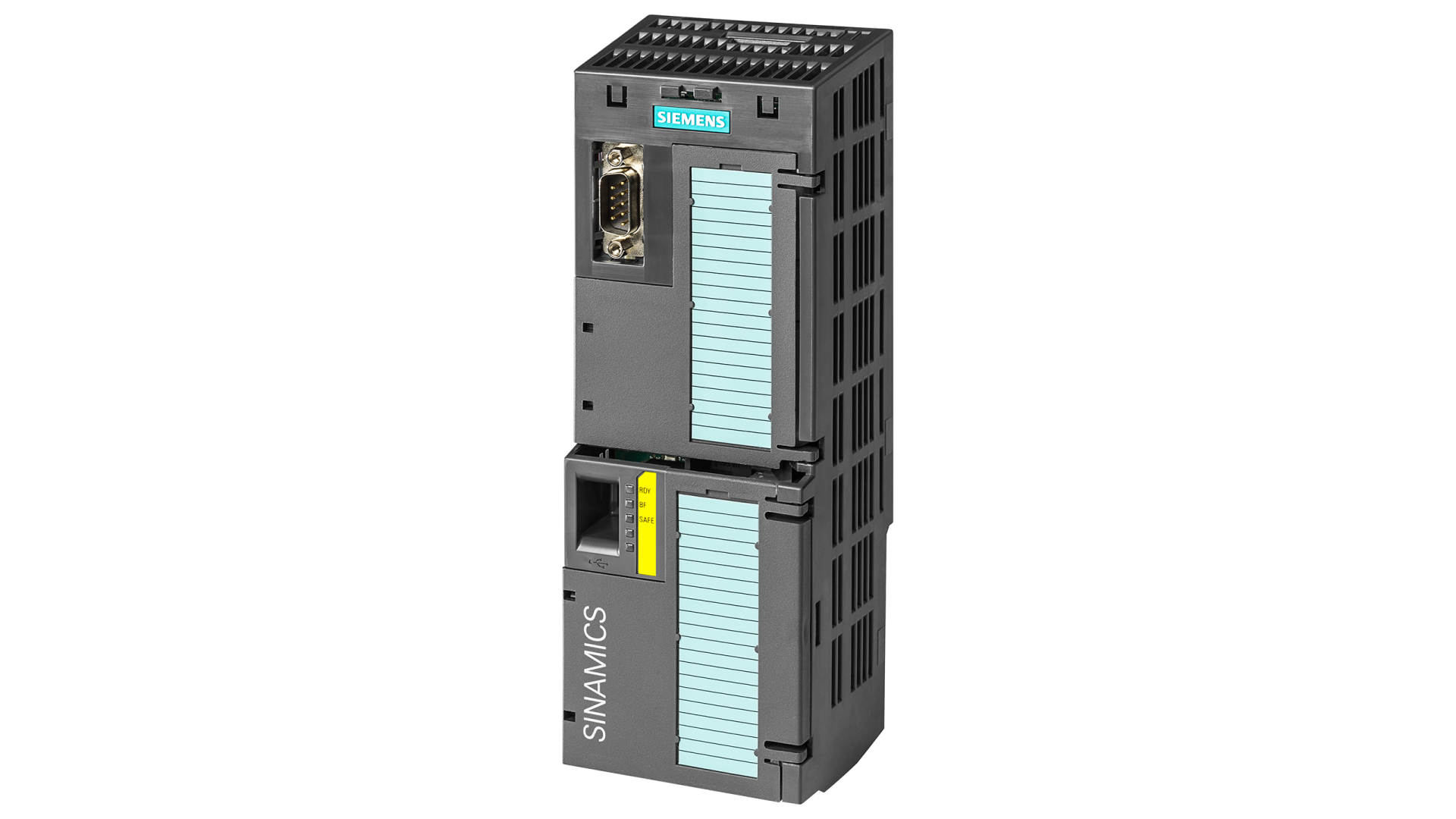

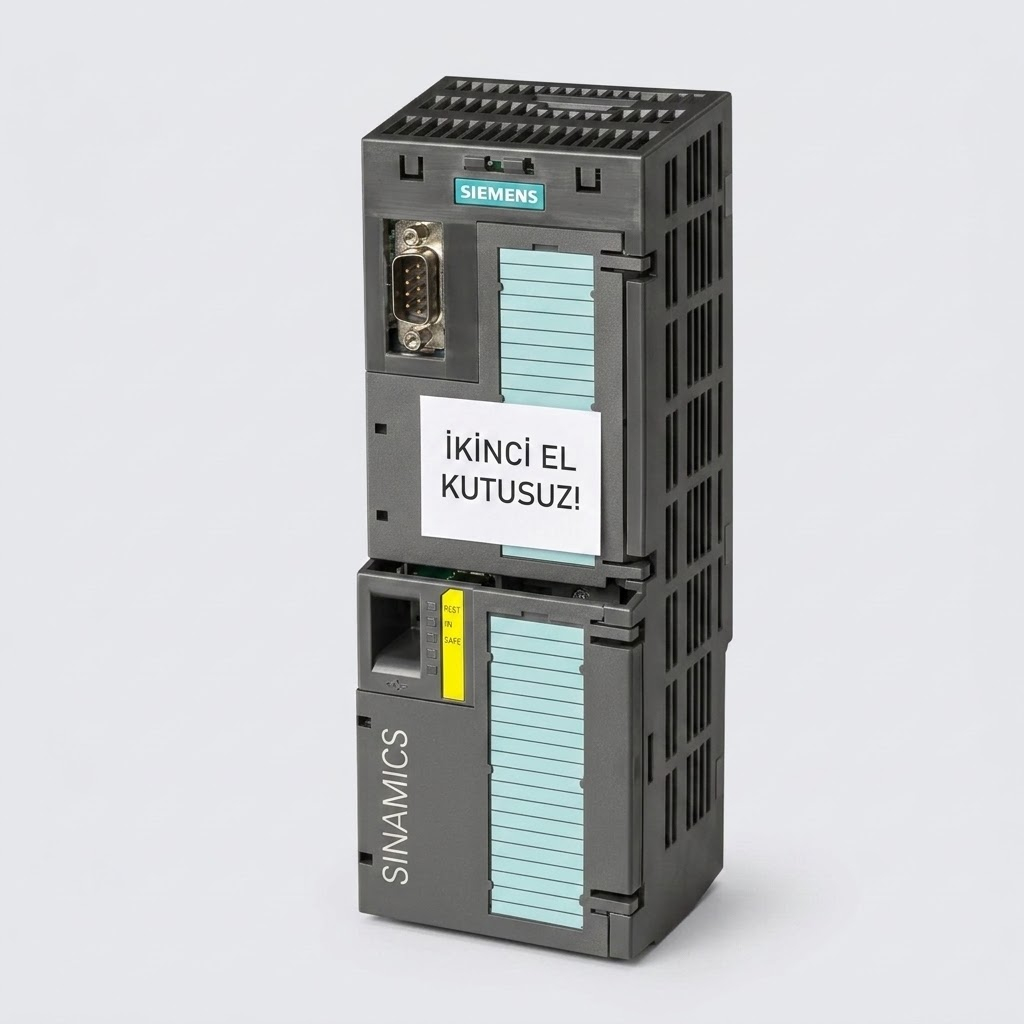

6SL3246-0BA22-1FA0 Siemens SINAMICS G120 CU250S-2 PN Kontrol Ünitesi
Siemens 6SL3246-0BA22-1FA0, SINAMICS G120 frekans konvertörü ailesinde kullanılan CU250S-2 PN kontrol ünitesidir.Entegre PROFINET arayüzü sayesinde endüstriyel otomasyon sistemleriyle haberleşmeyi destekleyen 6SL3246-0BA22-1FA0, vektör kontrolü, hız ve tork kontrolü gibi gelişmiş sürücü fonksiyonlarının yönetilmesini sağlar.Enkoder bağlantı seçenekleri ve konumlandırma uygulamalarına yönelik Easy Positioner (EPOS) desteğiyle makine otomasyonu ve hassas hareket kontrolü gerektiren sistemlerde kullanılabilir. STO, SBC ve SS1 gibi entegre emniyet fonksiyonları, uygun sistem yapılandırmasıyla sürücü güvenliğinin sağlanmasına katkıda bulunur.
Teknik Özellikler
- Ürün kodu: 6SL3246-0BA22-1FA0
- Marka: Siemens
- Ürün ailesi: SINAMICS G120
- Kontrol ünitesi: CU250S-2 PN
- Besleme gerilimi: Güç modülü üzerinden 24 V DC
- Harici besleme gerilimi: 20–29 V DC
- Maksimum güç tüketimi: 2 A
- Güç kaybı: 12 W
- Haberleşme arayüzü: PROFINET, EtherNet/IP
- Standart dijital giriş: 15 adet
- Fail-safe dijital giriş: 3 adet (standart girişlerin uygun yapılandırılmasıyla)
- Dijital çıkış: 2 adet röle çıkışı, dirençli yükte 30 V DC / 0,5 A
- Analog giriş: 2 adet diferansiyel giriş
- Analog çıkış: 2 adet, galvanik izolasyonsuz
- Enkoder arayüzü: DRIVE-CLiQ, HTL, TTL, SSI; terminal üzerinden resolver/HTL
- Entegre emniyet fonksiyonları: STO, SBC, SS1
- Konumlandırma: EPOS, genişletilmiş fonksiyon lisansı ile
- Koruma sınıfı: IP20 / UL Open Type
- Arayüzler: USB ve SD/MMC kart yuvası
- Boyutlar: 73 × 199 × 67 mm (genişlik × yükseklik × derinlik)
- Net ağırlık: Yaklaşık 0,61 kg
- Çalışma sıcaklığı: -10…+50 °C
Kullanım Alanları
6SL3246-0BA22-1FA0 Siemens CU250S-2 PN; otomatik üretim makineleri, konveyör sistemleri, paketleme makineleri, konumlandırma uygulamaları ve hassas hareket kontrolü gerektiren endüstriyel tesislerde kullanılabilir.Vektör kontrolü ve enkoder desteği, motor hızının ve torkunun hassas şekilde yönetilmesine yardımcı olur.PROFINET bağlantısı sayesinde PLC ve diğer otomasyon bileşenleriyle haberleşebilir.EPOS fonksiyonu, uygun lisans ve yapılandırmayla temel konumlandırma görevlerinin gerçekleştirilmesini destekler.
Montaj ve Sistem Uyumluluğu
Siemens 6SL3246-0BA22-1FA0, SINAMICS G120 sistemlerinde uyumlu bir PM güç modülüyle birlikte kullanılan kontrol ünitesidir; tek başına komple bir frekans konvertörü değildir.Montaj öncesinde güç modülü uyumluluğu, haberleşme bağlantıları, enkoder tipi ve gerekli emniyet fonksiyonları kontrol edilmelidir.EPOS ve ek emniyet fonksiyonlarının kullanımı için gereken lisanslar ayrıca değerlendirilmelidir.IP20 koruma sınıfı nedeniyle ürün uygun bir elektrik panosu içerisinde kullanılmalıdır.Otomasyon projenizde 6SL3246-0BA22-1FA0 kontrol ünitesini tercih ederken mevcut SINAMICS G120 güç modülünüzü, PLC haberleşme altyapınızı ve enkoder gereksinimlerinizi birlikte değerlendirmeniz önerilir.
