SINAMICS V90 Yerine SINAMICS S200 Neden Tercih Edilmeli? Geçiş Rehberi
SINAMICS V90 Yerine SINAMICS S200 Neden Tercih Edilmeli?
SINAMICS V90 yerine SINAMICS S200 tercih edilmesi, yeni makine projeleri ve mevcut servo sistemlerinin modernizasyonu açısından değerlendirilmesi gereken önemli bir dönüşümdür. Siemens, SINAMICS V90 ürün ailesinin yaşam döngüsü geçişini duyurmuş ve gelecekteki siparişler için yeni nesil SINAMICS S200 servo sistemini önermiştir.
SINAMICS S200 yalnızca V90 sürücünün güncellenmiş bir modeli değildir. Sistem; SINAMICS S200 servo sürücü, SIMOTICS S-1FL2 servo motor ve MOTION-CONNECT bağlantı kablolarından oluşan yeni bir servo platformudur. Bu nedenle V90’dan S200’e geçiş planlanırken sürücüyle birlikte motor, güç kablosu, enkoder bağlantısı, haberleşme protokolü, kontrolör ve TIA Portal projesi birlikte incelenmelidir.
SINAMICS V90 Nedir?
SINAMICS V90, Siemens tarafından standart hareket kontrolü uygulamaları için geliştirilen tek eksenli bir servo sürücü sistemidir. SINAMICS V90 sürücüler, SIMOTICS S-1FL6 servo motorlarla birlikte kullanılır ve PTI veya PROFINET haberleşme seçenekleriyle sunulur.
V90 servo sistemi; paketleme, konveyör, etiketleme, pozisyonlama, kesme, taşıma ve temel makine otomasyonu uygulamalarında yaygın olarak kullanılmıştır. Kompakt yapısı ve kolay devreye alma özellikleri sayesinde birçok OEM makine projesinde tercih edilmiştir.

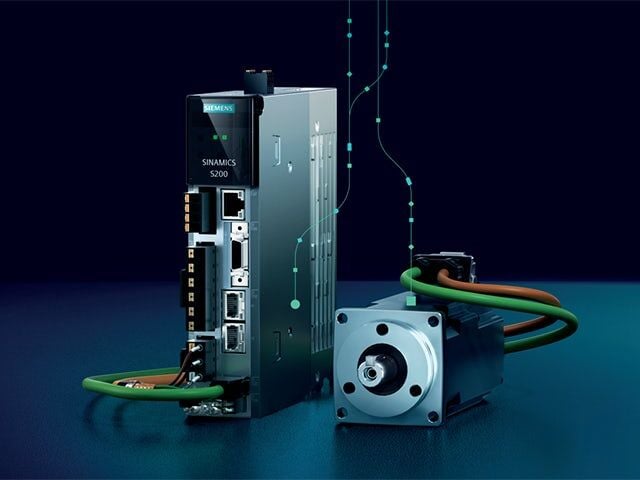

SINAMICS S200 Nedir?
SINAMICS S200, Siemens’in temel ve orta düzey hareket kontrolü uygulamalarına yönelik geliştirdiği yeni nesil yüksek performanslı servo sürücü sistemidir. Sistem, SINAMICS S200 veya S200 Basic servo sürücü, SIMOTICS S-1FL2 servo motor ve uyumlu MOTION-CONNECT kablolardan oluşur.
SINAMICS S200; hızlı kontrol çevrimleri, yüksek çözünürlüklü motor geri bildirimi, kompakt tasarım, gelişmiş haberleşme seçenekleri ve TIA Portal Startdrive entegrasyonu ile yeni makine projelerinde daha güncel bir servo platformu sunar.
V90’dan S200’e Geçiş Neden Gündeme Geliyor?
Siemens, Çin dışındaki bölgelerde SINAMICS V90 servo sürücüler için ürün yaşam döngüsü geçiş sürecini duyurmuştur. Açıklanan plana göre V90 ürün ailesinin aşamalı olarak yeni siparişlerden çıkarılması ve yedek parça dönemine geçmesi planlanmaktadır. Bu nedenle uzun süre üretilecek yeni makinelerde ve modernizasyon projelerinde SINAMICS S200 sisteminin değerlendirilmesi daha doğru bir ürün standardizasyonu sağlayabilir.
Çalışır durumdaki her V90 sisteminin hemen değiştirilmesi gerekmez. Mevcut makinenin kullanım süresi, yedek parça ihtiyacı, üretim planı ve teknik kapasitesi yeterliyse sistem kullanılmaya devam edilebilir. Ancak yeni seri makine tasarımlarında, kapasite artışında veya kapsamlı revizyonlarda S200’e geçiş uzun vadeli avantaj sağlayabilir.
SINAMICS V90 ile SINAMICS S200 Arasındaki Farklar
SINAMICS V90 ve SINAMICS S200 benzer temel servo görevlerinde kullanılabilse de farklı motor, kablo ve mühendislik yapıları üzerine kuruludur. Bu nedenle iki sistemin ürün kodları ve aksesuarları birebir aynı değildir.
| Karşılaştırma Alanı | SINAMICS V90 | SINAMICS S200 |
|---|---|---|
| Ürün nesli | Önceki nesil temel servo sistemi | Yeni nesil servo sürücü sistemi |
| Uyumlu motor ailesi | SIMOTICS S-1FL6 | SIMOTICS S-1FL2 |
| Bağlantı kabloları | MOTION-CONNECT 300 serisi | MOTION-CONNECT 350 ve 380 serisi |
| Haberleşme seçenekleri | PTI veya PROFINET | Modele göre PTI, PROFINET RT ve PROFINET IRT |
| Mühendislik yazılımı | V-ASSISTANT veya TIA Portal yapılandırması | TIA Portal Startdrive ve web tabanlı devreye alma seçenekleri |
| Enkoder çözünürlüğü | Modele ve motora bağlı | SIMOTICS S-1FL2 ile 21 bit yüksek çözünürlük |
| Kontrol performansı | Standart servo uygulamaları | Daha hızlı ve hassas hareket kontrolüne yönelik yapı |
| Aşırı yük kapasitesi | Ürün modeline göre değişir | Uygun sistemlerde yüzde 350’ye kadar aşırı yük kapasitesi |
| Safety | Modele göre STO | Terminal üzerinden entegre STO desteği |
| Gelecek projeler | Mevcut makineler ve yedek parça ihtiyaçları | Yeni makine ve modernizasyon projeleri |
SINAMICS S200’ün Öne Çıkan Avantajları
SINAMICS S200, temel servo uygulamalarında kullanım kolaylığı ile yüksek hareket kontrolü performansını bir araya getirmek üzere geliştirilmiştir. Yeni nesil sistemin öne çıkan avantajları aşağıdaki gibidir:
- 125 mikrosaniyeye kadar hızlı akım kontrol çevrimi
- PROFINET IRT ile hızlı ve senkron haberleşme seçeneği
- 21 bit yüksek çözünürlüklü motor geri bildirimi
- 8 kHz PWM frekansı ile hassas hız kontrolü
- Uygun yapılandırmalarda yüzde 350’ye kadar aşırı yük kapasitesi
- Kompakt servo sürücü tasarımı
- TIA Portal Startdrive üzerinden merkezi mühendislik
- Web sunucusu üzerinden kolay devreye alma ve teşhis
- SIMATIC kontrolörlerle uyumlu Motion Control yapısı
- SIMOTICS S-1FL2 düşük, orta ve yüksek ataletli motor seçenekleri
- Standart ve hareketli kablo uygulamalarına uygun bağlantı seçenekleri
- Yeni makine serileri için geleceğe dönük ürün standardizasyonu
V90’dan S200’e Geçiş Birebir Ürün Değişimi midir?
Hayır. SINAMICS V90’dan SINAMICS S200’e geçiş genel olarak yalnızca eski sürücünün sökülüp yeni sürücünün aynı bağlantılara takılması şeklinde yapılmaz. V90 sistemi SIMOTICS S-1FL6 motorlar ve farklı bağlantı kablolarıyla çalışırken S200 sistemi SIMOTICS S-1FL2 motorlar ve MOTION-CONNECT 350 veya 380 bağlantı sistemiyle kullanılır.
Bu nedenle geçiş sırasında aşağıdaki bileşenlerin birlikte değerlendirilmesi gerekir:
- SINAMICS V90 sürücü ürün kodu ve güç değeri
- SIMOTICS S-1FL6 motorun nominal ve maksimum torku
- Motorun hızı, ataleti, fren seçeneği ve enkoder yapısı
- Yeni SIMOTICS S-1FL2 motorun mekanik ölçüleri
- Motor güç ve enkoder kabloları
- PTI veya PROFINET haberleşme yapısı
- Kontrolörün Motion Control kapasitesi
- TIA Portal ve Startdrive sürümü
- Pano ölçüleri ve sürücü montaj alanı
- Makine üzerindeki motor flanşı, mil ve kaplin ölçüleri
SINAMICS Migration Tool Ne İşe Yarar?
Siemens SINAMICS Migration Tool, mevcut sürücü projelerinin yeni nesil SINAMICS sistemlerine aktarılmasına yardımcı olan bir TIA Portal Openness uygulamasıdır. Araç, SINAMICS V-ASSISTANT ile hazırlanmış V90 projelerinin S200 Startdrive projesine dönüştürülmesini destekler.
Migration Tool geçiş sürecini hızlandırsa da tüm donanım ve uygulama ayarlarının otomatik olarak birebir uyumlu olacağı anlamına gelmez. Dönüştürülen projede motor verileri, giriş ve çıkışlar, haberleşme adresleri, kontrol modu, hız ve tork limitleri, Safety fonksiyonları ve Motion Control teknoloji nesneleri mühendis tarafından kontrol edilmelidir.
V90’dan S200’e Geçiş Aşamaları
Güvenli ve kontrollü bir geçiş için mevcut sistem ayrıntılı olarak belgelenmeli ve dönüşüm test ortamında doğrulanmalıdır. Önerilen temel geçiş adımları aşağıdaki gibidir:
- Mevcut V90 sürücünün tam ürün kodunu kaydedin.
- SIMOTICS S-1FL6 motorun etiket bilgilerini ve teknik değerlerini belirleyin.
- V-ASSISTANT veya TIA Portal proje yedeğini alın.
- Mevcut parametre, giriş-çıkış ve haberleşme ayarlarını dışa aktarın.
- Makinenin tork, hız, atalet ve hareket profili gereksinimlerini doğrulayın.
- Uygun güçte SINAMICS S200 sürücüyü seçin.
- Uygulamaya uygun SIMOTICS S-1FL2 servo motoru belirleyin.
- Yeni motor güç ve enkoder kablolarını seçin.
- SINAMICS Migration Tool ile mevcut projeyi dönüştürün.
- Startdrive içerisinde motor ve sürücü ayarlarını kontrol edin.
- PLC teknoloji nesnesi ve telegram yapılandırmasını doğrulayın.
- Motor dönüş yönü, limitler ve Safety fonksiyonlarını test edin.
- Düşük hızda devreye alma ve tuning işlemlerini tamamlayın.
- Makineyi gerçek çalışma profili altında test edin.
V90 PTI Sisteminden S200’e Geçiş
V90 PTI kullanan sistemlerde kontrolör, sürücüye darbe ve yön sinyalleri gönderir. S200 Basic veya uygun PTI özellikli S200 modeli kullanılarak benzer bir kontrol mimarisi kurulabilir. Ancak giriş sinyallerinin elektriksel özellikleri, terminal bağlantıları, darbe frekansı ve kontrol parametreleri yeniden doğrulanmalıdır.
Mevcut PLC’nin yalnızca PTO çıkışlarını kullandığı basit pozisyonlama projelerinde PTI tabanlı yapı korunabilir. Yeni projelerde daha ayrıntılı teşhis, merkezi mühendislik ve senkron hareket gereksinimi bulunuyorsa PROFINET tabanlı bir mimariye geçiş de değerlendirilmelidir.
V90 PROFINET Sisteminden S200’e Geçiş
V90 PROFINET kullanılan projelerde S200 PROFINET modeli, SIMATIC PLC ile ağ üzerinden kontrol edilebilir. Geçiş sırasında cihaz adı, IP adresi, telegram tipi, teknoloji nesnesi, eksen ayarları ve çevrim süreleri kontrol edilmelidir.
Hassas senkronizasyon gerektiren uygulamalarda S200’ün PROFINET IRT destekleyen modelleri avantaj sağlayabilir. Ancak kontrolörün, ağ altyapısının ve kullanılan diğer cihazların da IRT haberleşmesini desteklemesi gerekir.
SINAMICS S200 ile Hangi Motorlar Kullanılır?
SINAMICS S200 servo sürücüler, yeni nesil SIMOTICS S-1FL2 servo motorlarla birlikte sistem çözümü oluşturur. S-1FL2 motor ailesi; farklı gövde ölçüleri, güç değerleri, atalet seçenekleri, fren ve mil yapılandırmalarıyla çeşitli makine uygulamalarına uyarlanabilir.
Sindustry ürün listesinde yer alan aşağıdaki SIMOTICS S-1FL2 servo motorlar, uygun SINAMICS S200 yapılandırmalarında değerlendirilebilecek ürün örnekleridir:
- 1FL2104-2AF00-1HC0 SIMOTICS S-1FL2 Servo Motor
- 1FL2104-4AF00-1SC0 SIMOTICS S-1FL2 Servo Motor
- 1FL2104-2AG00-1HC0 SIMOTICS S-1FL2 Servo Motor
- 1FL2103-4AF00-1HC0 SIMOTICS S-1FL2 Servo Motor
- 1FL2306-1AC01-0HB0 SIMOTICS S-1FL2 Servo Motor
- 1FL2306-2AC11-1HB0 SIMOTICS S-1FL2 Servo Motor
- 1FL2310-2AC01-1HB0 SIMOTICS S-1FL2 Servo Motor
- 1FL2310-4AC01-1MB0 SIMOTICS S-1FL2 Servo Motor
Motor seçimi yalnızca güç değerine göre yapılmamalıdır. Nominal tork, maksimum tork, nominal hız, rotor ataleti, motor freni, enkoder çözünürlüğü, flanş ölçüsü ve mil yapısı birlikte kontrol edilmelidir.
Sindustry Ürün Listesindeki SINAMICS S200 Örnekleri
Sindustry ürün portföyünde farklı güç ve besleme seçeneklerine yönelik SINAMICS S200 servo sürücüler bulunmaktadır. Projeye göre aşağıdaki modeller incelenebilir:
- 6SL5510-1BE10-4AF0 SINAMICS S200 Servo Sürücü
- 6SL5510-1BE10-8AF0 SINAMICS S200 Servo Sürücü
- 6SL5510-1BE11-0AF0 SINAMICS S200 Servo Sürücü
- 6SL5510-1BE11-5AF0 SINAMICS S200 Servo Sürücü
- 6SL5510-1BE13-5AF0 SINAMICS S200 Servo Sürücü
- 6SL5510-1BE15-0AF0 SINAMICS S200 Servo Sürücü
- 6SL5510-1BB10-8AF0 SINAMICS S200 Servo Sürücü
Kesin sürücü ve motor eşleştirmesi yapılırken ürün kodunun besleme gerilimi, nominal çıkış akımı, haberleşme seçeneği ve uyumlu motor kapasitesi Siemens seçim araçları üzerinden doğrulanmalıdır.
Hangi Uygulamalarda SINAMICS S200 Tercih Edilebilir?
SINAMICS S200; hassas pozisyonlama, yüksek dinamik performans ve kompakt servo yapısı gerektiren çeşitli makine uygulamalarında kullanılabilir:
- Paketleme ve ambalaj makineleri
- Dolum ve etiketleme sistemleri
- Konveyör ve ürün taşıma sistemleri
- Kesme ve boy kesme makineleri
- Pick and place mekanizmaları
- Montaj ve test istasyonları
- Baskı ve tekstil makineleri
- Elektronik üretim makineleri
- Ahşap işleme makineleri
- Güneş paneli üretim hatları
- Tek eksenli ve senkron eksenli Motion Control uygulamaları
Mevcut V90 Sistemini Kullanmayı Sürdürmek Mantıklı mı?
Mevcut SINAMICS V90 sistemi kararlı biçimde çalışıyorsa, gerekli performansı sağlıyorsa ve makinenin kısa veya orta vadeli kullanım planı bulunuyorsa sistemin hemen değiştirilmesi zorunlu değildir. V90 sürücü ve S-1FL6 motorlar mevcut makinelerin bakımında ve yedek parça ihtiyaçlarında kullanılmaya devam edilebilir.
Buna karşılık yeni seri makine üretiminde, uzun dönemli yedek parça planlamasında ve kapsamlı modernizasyon projelerinde S200’e geçiş değerlendirilmelidir. İki farklı servo platformunu aynı makine serisinde uzun süre kullanmak, satın alma ve bakım süreçlerini zorlaştırabileceği için dönüşüm takvimi önceden planlanmalıdır.
V90’dan S200’e Geçişte Kontrol Listesi
- V90 sürücü ürün kodu kaydedildi mi?
- S-1FL6 motor etiketi ve teknik değerleri kaydedildi mi?
- V-ASSISTANT veya TIA Portal projesinin yedeği alındı mı?
- Motorun tork, hız ve atalet değerleri doğrulandı mı?
- Uygun SINAMICS S200 sürücü belirlendi mi?
- Uygun SIMOTICS S-1FL2 servo motor seçildi mi?
- Motor flanşı ve mil ölçüleri kontrol edildi mi?
- Yeni güç ve enkoder kabloları belirlendi mi?
- Pano yerleşimi ve bağlantı terminalleri kontrol edildi mi?
- PTI veya PROFINET haberleşme yapısı doğrulandı mı?
- PLC teknoloji nesnesi ve telegram ayarları kontrol edildi mi?
- Safety ve STO bağlantıları test edildi mi?
- Motor dönüş yönü ve mekanik limitler doğrulandı mı?
- Makine gerçek yük altında test edildi mi?
SINAMICS V90 ve S200 Hakkında Sık Sorulan Sorular
SINAMICS S200, V90’ın yerine mi geçiyor?
Siemens, Çin dışındaki bölgelerde gelecekteki siparişler için SINAMICS S200 servo sistemini önermektedir. Ancak S200, V90’ın mekanik ve elektriksel olarak birebir takılabilen doğrudan eşdeğeri değildir. Geçiş sırasında sürücü, motor, kablolar ve proje yapılandırması birlikte değerlendirilmelidir.
V90 motoru SINAMICS S200 ile kullanılabilir mi?
SINAMICS V90 sistemi SIMOTICS S-1FL6 motorlarla, SINAMICS S200 ise SIMOTICS S-1FL2 motorlarla oluşturulur. Bu nedenle mevcut S-1FL6 motorun S200’e doğrudan bağlanabileceği varsayılmamalıdır. Uygun yeni motor ve kablo sistemi seçilmelidir.
V90 projesi S200’e aktarılabilir mi?
Evet. Siemens SINAMICS Migration Tool, V-ASSISTANT ile oluşturulan V90 projelerinin S200 Startdrive projesine dönüştürülmesine yardımcı olur. Dönüşüm sonrasında tüm parametreler ve donanım ayarları kontrol edilmelidir.
SINAMICS S200 için TIA Portal gerekir mi?
S200 PROFINET modellerinin SIMATIC sistemlerle merkezi olarak yapılandırılması ve devreye alınması için desteklenen TIA Portal ve Startdrive sürümü kullanılabilir. Kesin yazılım sürümü kullanılan S200 ürün kodu ve firmware versiyonuna göre doğrulanmalıdır.
SINAMICS S200 daha hızlı mı?
SINAMICS S200, 125 mikrosaniyelik akım kontrol çevrimi, yüksek çözünürlüklü geri bildirim ve uygun modellerde PROFINET IRT desteğiyle yüksek dinamik performans gerektiren uygulamalara yönelik geliştirilmiştir. Gerçek makine performansı motor, mekanik sistem, kontrolör ve ayarlara bağlıdır.
Çalışan V90 sistemini hemen değiştirmek gerekir mi?
Hayır. Çalışan ve uygulama ihtiyacını karşılayan V90 sistemleri kullanılmaya devam edilebilir. Geçiş kararı makinenin kalan kullanım süresi, yedek parça stratejisi ve modernizasyon ihtiyacına göre verilmelidir.
Yeni makinede V90 mı S200 mü tercih edilmeli?
Uzun süre üretilecek yeni makine projelerinde SINAMICS S200 daha geleceğe dönük bir tercih olabilir. Mevcut makinelerin bakımı veya kısa vadeli standart devamlılığı gereken durumlarda V90 kullanımı proje özelinde değerlendirilebilir.
Sonuç
SINAMICS V90 yerine SINAMICS S200 kullanımı, yalnızca eski bir servo sürücünün yeni modelle değiştirilmesi değil, servo sisteminin yeni nesil bir platforma taşınmasıdır. S200; yüksek hareket kontrolü performansı, PROFINET IRT seçeneği, TIA Portal entegrasyonu, kompakt yapı ve SIMOTICS S-1FL2 motor ailesiyle yeni makine projeleri için güçlü bir alternatif sunar.
V90’dan S200’e geçişte mevcut sürücü ve motor verileri ayrıntılı biçimde incelenmeli; yeni sürücü, motor ve kablolar uygulamanın tork, hız ve atalet gereksinimlerine göre seçilmelidir. SINAMICS Migration Tool yazılım dönüşümünü kolaylaştırabilir ancak mekanik, elektriksel ve fonksiyonel kontrollerin mühendislik aşamasında tamamlanması gerekir.
