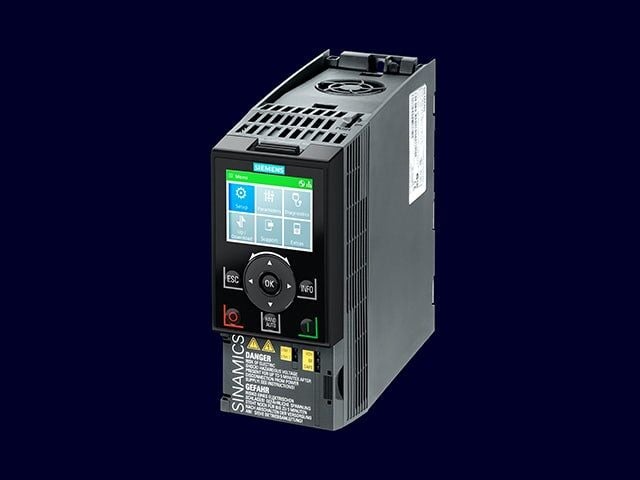

Fan ve Pompa Sistemlerinde Doğru Sürücü Seçimi: G120X ve G120C
Fan ve Pompa Sistemlerinde Doğru Sürücü Seçimi Neden Önemlidir?
Fan ve pompa sistemlerinde kullanılan elektrik motorları, tesislerin toplam enerji tüketiminde önemli bir paya sahip olabilir. Motorun sürekli nominal hızda çalıştırılması ve debi veya basıncın vana, damper ya da mekanik yöntemlerle sınırlandırılması gereksiz enerji tüketimine neden olabilir. Uygun bir frekans konvertörü kullanıldığında motor hızı gerçek proses ihtiyacına göre ayarlanabilir.
Fan ve pompa sürücüsü seçilirken yalnızca motorun kilovat değeri dikkate alınmamalıdır. Uygulamanın yük karakteristiği, nominal akım, çalışma süresi, minimum ve maksimum hız, basınç kontrolü, haberleşme protokolü, pano koşulları ve enerji verimliliği hedefleri birlikte değerlendirilmelidir.
Siemens SINAMICS ürün ailesinde fan ve pompa uygulamaları için değerlendirilebilecek iki önemli seçenek SINAMICS G120X ve SINAMICS G120C frekans konvertörleridir. Her iki sürücü de motor hızını kontrol edebilse de kullanım amaçları, güç aralıkları ve uygulama odakları birbirinden farklıdır.
SINAMICS G120X Nedir?
SINAMICS G120X, Siemens tarafından özellikle fan, pompa ve kompresör uygulamaları için geliştirilen altyapı odaklı bir frekans konvertörüdür. Su ve atık su tesisleri, HVAC sistemleri, sulama uygulamaları, endüstriyel soğutma sistemleri ve basınçlandırma istasyonları gibi uzun süre çalışan proseslerde değerlendirilebilir.
G120X sürücüler, yüksek güç gerektiren altyapı uygulamalarına kadar uzanan geniş bir ürün ailesine sahiptir. Pompa ve fan uygulamalarına yönelik özel fonksiyonlar sayesinde prosesin yalnızca motor hızı değil; basınç, debi, seviye ve sıcaklık gibi ölçüm değerleri üzerinden yönetilmesine yardımcı olabilir.
SINAMICS G120C Nedir?
SINAMICS G120C, kompakt pano montajı ve farklı makine uygulamaları için geliştirilen genel amaçlı bir frekans konvertörüdür. Kontrol ünitesi ve güç modülü tek gövdede birleştirildiği için pano içerisinde az yer kaplayan, kurulumu kolay ve ekonomik bir sürücü çözümü sunar.
SINAMICS G120C; fan ve pompa uygulamalarının yanında konveyörler, karıştırıcılar, ekstrüderler, kompresörler, üretim makineleri ve yardımcı tesis ekipmanlarında da kullanılabilir. Sensörsüz vektör kontrolü sayesinde düşük hızlarda yüksek tork gerektiren uygulamalarda da değerlendirilebilir.
G120X ile G120C Arasındaki Temel Farklar
G120X ve G120C arasında seçim yapılırken en önemli konu, sürücünün hangi uygulama için geliştirildiğidir. G120X özellikle fan ve pompa proseslerini hedeflerken G120C daha geniş bir makine uygulaması grubuna hitap eder.
| Karşılaştırma Alanı | SINAMICS G120X | SINAMICS G120C |
|---|---|---|
| Temel kullanım amacı | Fan, pompa ve kompresör uygulamaları | Genel makine ve standart sürücü uygulamaları |
| Öne çıkan sektörler | Su, atık su, HVAC, sulama ve altyapı | Makine imalatı, üretim hatları ve yardımcı tesisler |
| Güç aralığı | Yüksek güçlü altyapı uygulamalarına kadar geniş aralık | 0,55 kW ile 132 kW arasında kompakt çözümler |
| Pompa fonksiyonları | Pompa uygulamalarına özel genişletilmiş fonksiyonlar | Standart PID ve motor kontrol fonksiyonları |
| Fan fonksiyonları | Fan ve kompresör yüklerine özel izleme seçenekleri | Standart fan ve değişken tork uygulamalarına uygun |
| Pano alanı | Güç ve yapı seçimine göre değişir | Son derece kompakt tek gövdeli tasarım |
| Makine uygulamaları | Proses ve altyapı odaklı | Çok çeşitli makine uygulamalarına uygun |
| Haberleşme | Ürün varyantına göre endüstriyel haberleşme seçenekleri | PROFINET, PROFIBUS, EtherNet/IP ve Modbus seçenekleri |
| Safety | Ürün ve sistem yapılandırmasına göre değerlendirilir | Entegre Safe Torque Off fonksiyonu |
| En uygun seçim | Özel fan-pompa fonksiyonları ve yüksek güç gereken tesisler | Kompakt, ekonomik ve genel amaçlı makine projeleri |
Fan Uygulamalarında G120X mi G120C mi Tercih Edilmeli?
HVAC santralleri, soğutma kuleleri, tünel havalandırmaları ve büyük endüstriyel fan sistemleri gibi proses odaklı uygulamalarda SINAMICS G120X daha uygun olabilir. Bu sistemlerde fan genellikle uzun süre çalışır ve hız; basınç, sıcaklık veya hava debisine göre sürekli olarak ayarlanır.
Kompakt bir makine içerisinde kullanılan egzoz fanı, filtre fanı veya yardımcı soğutma fanı gibi daha düşük güçlü ve standart kontrol gerektiren uygulamalarda ise SINAMICS G120C yeterli ve ekonomik bir çözüm sağlayabilir.
Fan kayışı kullanılan sistemlerde mekanik arıza izleme, motorun bloke olması veya yükün beklenmedik şekilde azalması gibi durumların tespit edilmesi önemlidir. Kritik havalandırma uygulamalarında sürücünün teşhis ve yük izleme fonksiyonları mutlaka değerlendirilmelidir.
Pompa Uygulamalarında G120X mi G120C mi Tercih Edilmeli?
İçme suyu, atık su, sulama, basınçlandırma, sirkülasyon ve endüstriyel proses pompalarında uygulama gereksinimleri farklı olabilir. Çoklu pompa istasyonları, yüksek güç, basınç kontrolü ve uzun süreli işletme söz konusuysa G120X’in pompa odaklı fonksiyonları avantaj sağlayabilir.
Bir makinenin içerisinde bulunan soğutma suyu pompası, yağlama pompası veya küçük proses pompası gibi standart uygulamalarda G120C daha kompakt ve ekonomik bir seçenek olabilir. Uygulama yalnızca sabit bir basıncı korumak ve motor hızını analog sinyale göre değiştirmekten oluşuyorsa G120C’nin dahili PID fonksiyonu yeterli olabilir.
G120X Hangi Uygulamalarda Daha Avantajlıdır?
- İçme suyu ve atık su pompa istasyonları
- Basınç yükseltme sistemleri
- Isıtma ve soğutma sirkülasyon pompaları
- HVAC klima santralleri
- Soğutma kuleleri
- Endüstriyel havalandırma sistemleri
- Tünel ve otopark havalandırmaları
- Sulama ve tarımsal pompa sistemleri
- Endüstriyel soğutma ve chiller uygulamaları
- Kompresör ve blower sistemleri
- Yüksek güçlü ve sürekli çalışan altyapı ekipmanları
G120C Hangi Uygulamalarda Daha Avantajlıdır?
- Kompakt makine fanları
- Makine soğutma pompaları
- Konveyör sistemleri
- Karıştırıcı ve mikserler
- Standart kompresör uygulamaları
- Dozaj ve proses makineleri
- Ekstrüder ve üretim makineleri
- Kısıtlı pano alanına sahip uygulamalar
- Düşük ve orta güçlü genel amaçlı motor kontrolü
- Entegre STO gerektiren makine uygulamaları
Fan ve Pompa Sistemlerinde Enerji Verimliliği
Fan ve santrifüj pompa uygulamalarında ihtiyaç azaldığında motor hızının düşürülmesi önemli miktarda enerji tasarrufu sağlayabilir. Vana veya damperle mekanik kısma yapmak yerine motor hızının frekans konvertörüyle kontrol edilmesi, sistemin yalnızca ihtiyaç duyulan debiyi üretmesine yardımcı olur.
Enerji tasarrufu oranı her uygulamada aynı değildir. Boru veya kanal yapısı, statik basınç, çalışma süresi, motor verimi, proses ihtiyacı ve mevcut kontrol yöntemi gerçek tasarruf miktarını etkiler. Bu nedenle yalnızca sürücü katalog değerlerine göre kesin bir enerji tasarrufu oranı verilmemelidir.
Doğru değerlendirme için motorun yük profili ölçülmeli, yıl içerisindeki çalışma saatleri belirlenmeli ve farklı hız noktalarındaki enerji tüketimi analiz edilmelidir. Sürekli çalışan büyük pompa ve fanlarda küçük bir verim artışı bile yıllık işletme maliyetinde önemli fark oluşturabilir.
PID Kontrolünün Fan ve Pompa Sistemlerindeki Rolü
PID kontrolü, sürücünün bir sensörden aldığı proses değerini belirlenen hedef değerle karşılaştırarak motor hızını otomatik biçimde ayarlamasını sağlar. Örneğin bir basınç sensöründen alınan 4–20 mA sinyali sürücüye bağlanabilir ve sistem basıncı istenen değerde tutulabilir.
Pompa uygulamalarında basınç, debi veya seviye; fan sistemlerinde ise kanal basıncı, hava debisi veya sıcaklık kontrol edilebilir. PID parametreleri yanlış ayarlanırsa sistemde sürekli hız değişimleri, basınç dalgalanması veya yavaş tepki meydana gelebilir. Devreye alma sırasında sensör ölçeklendirmesi ve PID ayarları uygulamaya göre yapılmalıdır.
Çoklu Pompa Sistemlerinde Sürücü Seçimi
Birden fazla pompanın paralel çalıştığı sistemlerde yalnızca tek motorun gücü değil, istasyonun toplam çalışma senaryosu değerlendirilmelidir. Pompalardan biri değişken hızlı, diğerleri sabit hızlı çalışabilir veya her pompa ayrı bir sürücüyle kontrol edilebilir.
Çoklu pompa sistemlerinde aşağıdaki konular dikkate alınmalıdır:
- Pompa devreye alma ve çıkarma sırası
- Çalışma saatlerinin pompalar arasında dengelenmesi
- Basınç hedef değerinin korunması
- Minimum pompa hızı
- Kuru çalışma koruması
- Boru dolumunun kontrollü yapılması
- Su darbesinin azaltılması
- Pompa sıkışması ve temizlik çevrimleri
- Yedek pompanın otomatik devreye alınması
- PLC veya bina yönetim sistemiyle haberleşme
Motor Gücüne Göre Sürücü Nasıl Seçilir?
Frekans konvertörü seçimi yapılırken motorun yalnızca kilovat değeri yeterli değildir. Motor etiketindeki nominal akım, gerilim, frekans, güç faktörü ve bağlantı şekli kontrol edilmelidir. Sürücünün nominal çıkış akımı, motorun çalışma koşullarına uygun olmalıdır.
Fan ve santrifüj pompa yükleri çoğunlukla değişken tork karakteristiğine sahiptir. Ancak pozitif deplasmanlı pompalar, yüksek kalkış torku isteyen sistemler veya viskoz akışkan uygulamaları sabit tork yüküne yaklaşabilir. Bu nedenle sürücünün düşük aşırı yük veya yüksek aşırı yük sınıfının doğru seçilmesi gerekir.
G120X ve G120C Seçerken Dikkat Edilmesi Gerekenler
- Motorun nominal gücü ve nominal akımı
- Şebeke gerilimi ve frekansı
- Fan, santrifüj pompa veya pozitif deplasmanlı pompa tipi
- Değişken tork veya sabit tork gereksinimi
- Minimum ve maksimum çalışma hızı
- Başlangıç ve duruş rampaları
- Basınç, debi, seviye veya sıcaklık kontrolü
- Analog ve dijital giriş-çıkış ihtiyacı
- PROFINET, PROFIBUS veya Modbus haberleşmesi
- STO ve diğer Safety gereksinimleri
- Pano alanı ve soğutma koşulları
- Ortam sıcaklığı, nem ve toz seviyesi
- Motor kablosu uzunluğu
- EMC filtre ve reaktör ihtiyacı
- Harmonik ve güç kalitesi gereksinimleri
- Yıllık çalışma süresi ve enerji maliyeti
G120C’nin Kompakt Makine Sistemlerindeki Avantajları
SINAMICS G120C’nin kontrol ve güç bileşenlerini tek gövdede birleştirmesi pano tasarımını kolaylaştırabilir. Yan yana montaj yapılabilen kompakt yapı, çok sayıda sürücünün aynı panoda kullanıldığı makinelerde alan avantajı sağlayabilir.
Entegre Safe Torque Off fonksiyonu, uygun risk değerlendirmesi ve sistem tasarımında harici güvenlik bileşenlerinin azaltılmasına yardımcı olabilir. Bununla birlikte STO yalnızca motorun tork üretmesini güvenli biçimde engeller; elektriksel izolasyon veya mekanik frenleme işlevi olarak değerlendirilmemelidir.
G120X’in Altyapı Uygulamalarındaki Avantajları
SINAMICS G120X, fan ve pompa uygulamalarına yönelik hazır fonksiyonları sayesinde büyük tesislerde mühendislik ve devreye alma sürecini kolaylaştırabilir. Proses parametrelerinin sürücü üzerinden izlenmesi, sistem arızalarının erken tespitine ve plansız duruşların azaltılmasına yardımcı olabilir.
Su ve HVAC uygulamalarında sürücünün uzun süre kesintisiz çalışması beklendiği için dayanıklılık, enerji verimliliği ve teşhis özellikleri önemlidir. Yüksek güç gerektiren altyapı uygulamalarında G120X’in geniş ürün aralığı, sürücü ailesinin standartlaştırılmasını kolaylaştırabilir.
Sindustry Stoklarındaki SINAMICS G120C Ürün Örnekleri
Sindustry ürün portföyünde farklı güç ve haberleşme seçeneklerine sahip SINAMICS G120C frekans konvertörleri bulunmaktadır. Fan, pompa ve genel makine uygulamalarında proje gereksinimlerine göre aşağıdaki modeller değerlendirilebilir:
- 6SL3210-1KE17-5UB1 SINAMICS G120C Frekans Konvertörü
- 6SL3210-1KE27-0UF1 SINAMICS G120C Frekans Konvertörü
- 6SL3210-1KE15-8AF2 SINAMICS G120C Frekans Konvertörü
- 6SL3210-1KE22-6AF1 SINAMICS G120C Frekans Konvertörü
- 6SL3210-1KE23-2AF1 SINAMICS G120C Frekans Konvertörü
- 6SL3210-1KE24-4UF1 SINAMICS G120C Frekans Konvertörü
- 6SL3210-1KE12-3UF2 SINAMICS G120C Frekans Konvertörü
- 6SL3210-1KE18-8UF1 SINAMICS G120C Frekans Konvertörü
Ürün kodları farklı güç, filtre ve haberleşme seçeneklerini ifade edebilir. Kesin seçim yapılmadan önce şebeke gerilimi, motor nominal akımı, güç sınıfı, haberleşme protokolü ve sürücünün teknik özellikleri Siemens ürün dokümanları üzerinden doğrulanmalıdır.
G120X mi G120C mi Seçilmelidir?
Uygulama büyük bir su tesisi, pompa istasyonu, HVAC sistemi veya yüksek güçlü fan uygulamasıysa SINAMICS G120X öncelikli olarak değerlendirilmelidir. G120X, bu tip proseslere özel fonksiyonlar ve geniş bir güç aralığı sunar.
Uygulama kompakt bir makine içerisinde bulunuyorsa, pano alanı sınırlıysa ve sürücünün fan veya pompanın yanında farklı makine yüklerinde de kullanılabilmesi isteniyorsa SINAMICS G120C daha uygun olabilir.
| Uygulama İhtiyacı | Önerilen Sürücü |
|---|---|
| Su ve atık su pompa istasyonu | SINAMICS G120X |
| Büyük HVAC fan sistemi | SINAMICS G120X |
| Yüksek güçlü sirkülasyon pompası | SINAMICS G120X |
| Sulama pompası | SINAMICS G120X |
| Kompakt makine pompası | SINAMICS G120C |
| Küçük veya orta güçlü makine fanı | SINAMICS G120C |
| Konveyör ve fanın aynı sürücü standardında olması | SINAMICS G120C |
| Kısıtlı pano alanı | SINAMICS G120C |
Fan ve Pompa Sürücülerinde Devreye Alma Kontrol Listesi
- Motor etiket bilgileri doğru girildi mi?
- Motor bağlantısı yıldız veya üçgen olarak doğru yapıldı mı?
- Minimum ve maksimum frekans sınırları belirlendi mi?
- Hızlanma ve yavaşlama rampaları uygun mu?
- Motor dönüş yönü kontrol edildi mi?
- Basınç veya debi sensörü doğru ölçeklendirildi mi?
- PID hedef değeri ve geri bildirim sinyali doğru mu?
- Pompanın minimum çalışma hızı belirlendi mi?
- Kuru çalışma ve düşük debi koruması ayarlandı mı?
- Fan kayışı veya yük kaybı izleme fonksiyonları kontrol edildi mi?
- Motor termik koruması ayarlandı mı?
- Haberleşme adresleri doğrulandı mı?
- Acil durdurma ve STO fonksiyonları test edildi mi?
- Gerçek çalışma noktasındaki motor akımı ölçüldü mü?
- Enerji tüketimi ve proses performansı kaydedildi mi?
G120X ve G120C Hakkında Sık Sorulan Sorular
Pompa uygulamasında G120C kullanılabilir mi?
Evet. SINAMICS G120C, uygun güç ve akım seçimi yapıldığında standart pompa uygulamalarında kullanılabilir. Büyük altyapı sistemleri veya gelişmiş pompa fonksiyonları gereken projelerde G120X daha uygun olabilir.
Fan uygulamasında G120X kullanmak zorunlu mudur?
Hayır. Küçük ve orta güçlü standart fanlarda G120C kullanılabilir. G120X özellikle proses odaklı, yüksek güçlü ve fan uygulamasına özel fonksiyonların önemli olduğu sistemlerde öne çıkar.
G120X ile G120C arasındaki en önemli fark nedir?
G120X özellikle pompa, fan ve kompresör uygulamalarına yönelik geliştirilmiştir. G120C ise kompakt tasarımıyla daha geniş bir makine uygulaması grubuna hitap eden genel amaçlı bir frekans konvertörüdür.
Hangi sürücü daha az enerji tüketir?
Enerji tüketimi sürücü modelinden çok motorun doğru boyutlandırılmasına, çalışma hızına ve proses kontrolüne bağlıdır. Doğru seçilmiş ve doğru ayarlanmış her iki sürücü de motor hızını ihtiyaca göre düşürerek enerji tasarrufu sağlayabilir.
G120C’de STO fonksiyonu var mı?
Evet. SINAMICS G120C, entegre Safe Torque Off fonksiyonu sunar. Safety devresinin tasarımı ve doğrulanması makinenin risk değerlendirmesine göre yapılmalıdır.
G120X yüksek güçlü pompalarda kullanılabilir mi?
Evet. G120X ürün ailesi yüksek güçlü altyapı uygulamalarına kadar uzanan geniş bir güç aralığı sunar. Kesin sürücü seçimi motor akımı, aşırı yük profili, şebeke gerilimi ve ortam koşullarına göre yapılmalıdır.
Fan ve pompa sürücüsü motor gücüne göre mi seçilir?
Motor gücü önemli olmakla birlikte tek seçim kriteri değildir. Nominal akım, yük karakteristiği, aşırı yük ihtiyacı, şebeke gerilimi, ortam sıcaklığı ve proses kontrol fonksiyonları da değerlendirilmelidir.
Sonuç
Fan ve pompa sistemlerinde doğru sürücü seçimi, enerji tüketimini azaltmak, proses kararlılığını artırmak ve motor sisteminin güvenilir çalışmasını sağlamak açısından önemlidir. SINAMICS G120X, su, atık su, HVAC ve diğer altyapı uygulamalarındaki fan ve pompalar için geliştirilmiş özel bir sürücü çözümüdür.
SINAMICS G120C ise kompakt yapısı, entegre Safety fonksiyonu ve geniş kullanım alanıyla makine içindeki fan, pompa ve diğer genel motor uygulamalarında güçlü bir seçenektir. Nihai seçim motorun yalnızca kilovat değerine göre değil; nominal akım, yük tipi, haberleşme, pano alanı ve proses fonksiyonları birlikte değerlendirilerek yapılmalıdır.
