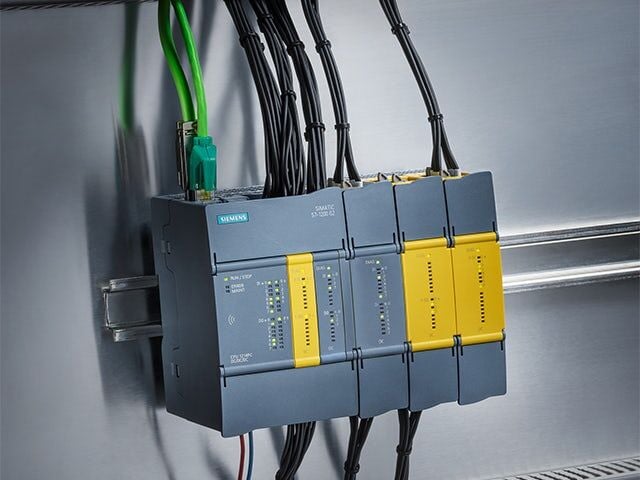

S7-1200 G2 Nedir? S7-1200’den G2’ye Geçiş Rehberi

SIMATIC S7-1200 G2, Siemens tarafından kompakt otomasyon uygulamalarının güncel performans, güvenlik, haberleşme ve hareket kontrolü ihtiyaçlarına yönelik geliştirilen yeni nesil PLC ailesidir. S7-1200 serisini kullanan makine üreticileri ve endüstriyel tesisler için hazırlanan bu rehberde S7-1200 G2 özellikleri, önceki nesil S7-1200 ile arasındaki farklar ve geçiş sürecinde dikkat edilmesi gereken noktalar ele alınmaktadır.

S7-1200 G2 Nedir?

SIMATIC S7-1200 G2, Siemens’in temel ve orta seviye otomasyon uygulamalarına yönelik geliştirdiği ikinci nesil S7-1200 kontrolör ailesidir. Yeni nesil yapı; daha yüksek işlem performansı, genişletilmiş haberleşme olanakları, geliştirilmiş hareket kontrolü fonksiyonları ve güncel endüstriyel güvenlik gereksinimleri üzerine kuruludur.

S7-1200 G2 özellikle kompakt makineler, paketleme sistemleri, konveyör uygulamaları, montaj hatları, taşıma sistemleri ve birden fazla eksenin kontrol edilmesi gereken makine uygulamaları için değerlendirilebilir. Kontrolörün TIA Portal mühendislik ortamına entegre olması; PLC programlama, donanım yapılandırma, teşhis ve hareket kontrolü işlemlerinin ortak bir platform üzerinden yürütülmesini sağlar.

S7-1200 G2’nin Öne Çıkan Özellikleri Nelerdir?

S7-1200 G2 yalnızca mevcut işlemcilerin yenilenmiş bir versiyonu değildir. CPU, sinyal modülleri, bağlantı yapısı, güvenlik yaklaşımı ve mühendislik sistemi bakımından yeni bir donanım neslidir. Öne çıkan özellikleri aşağıdaki şekilde sıralanabilir:

• Daha yüksek CPU ve komut işleme performansı
• Daha karmaşık makine programları için genişletilmiş sistem kaynakları
• Geliştirilmiş Motion Control ve eksen senkronizasyonu seçenekleri
• Standart ve Safety uygulamaları için güncel kontrolör seçenekleri
• PROFINET tabanlı otomasyon sistemlerine kolay entegrasyon
• TIA Portal üzerinden merkezi mühendislik ve sistem teşhisi
• Güncel siber güvenlik gereksinimlerine yönelik geliştirilmiş koruma yapısı
• Makine üreticileri için ölçeklenebilir ve geleceğe dönük otomasyon mimarisi

S7-1200 ile S7-1200 G2 Arasındaki Farklar

S7-1200 G2, önceki nesil S7-1200 sistemlerinin yazılım deneyimini büyük ölçüde korurken tamamen yeni bir donanım platformu kullanır. Bu nedenle geçiş sırasında yalnızca CPU’nun değiştirilmesi yeterli değildir. CPU, sinyal modülleri, terminal düzeni, pano yerleşimi ve proje yapılandırması birlikte değerlendirilmelidir.

S7-1200 G2’ye Geçiş Neden Değerlendirilmeli?

Çalışır durumdaki her S7-1200 sisteminin hemen değiştirilmesi gerekmez. Ancak yeni makine projelerinde, kapsamlı modernizasyon çalışmalarında ve uzun süre desteklenmesi planlanan tesislerde yeni nesil platformun değerlendirilmesi avantaj sağlayabilir.

S7-1200 G2’ye geçiş özellikle daha hızlı program çevrimleri, gelişmiş hareket kontrolü, güncel güvenlik fonksiyonları veya daha ölçeklenebilir bir otomasyon altyapısı gereken projelerde önem kazanır. Yeni sistem ayrıca makinenin gelecekte genişletilmesini ve yeni haberleşme bileşenlerinin sisteme eklenmesini kolaylaştırabilecek bir altyapı sunar.

Mevcut S7-1200 Programı G2’ye Aktarılabilir mi?

Mevcut S7-1200 programları çoğu durumda S7-1200 G2 projesine aktarılabilir. Ancak bu işlem eski CPU’nun ürün kodunu yeni CPU ile değiştirerek tamamlanan birebir bir donanım değişimi değildir. Siemens tarafından sunulan S7-1200 G2 Migration Tool, mevcut projenin dönüştürülmesine yardımcı olur; sonrasında donanım yapılandırması, program blokları ve kullanılan fonksiyonların mühendis tarafından kontrol edilmesi gerekir.

Proje aktarımı sırasında standart program blokları, veri blokları, etiketler ve temel kontrol mantığı büyük ölçüde korunabilir. Buna karşılık eski donanıma özel komutlar, teknoloji nesneleri, haberleşme bağlantıları, kesme rutinleri ve özel modül yapılandırmaları yeniden düzenleme gerektirebilir.

S7-1200’den G2’ye Geçiş Aşamaları

Sağlıklı bir geçiş süreci için mevcut sistem analiz edilmeli ve dönüşüm kontrollü adımlarla gerçekleştirilmelidir. Önerilen temel geçiş sırası aşağıdaki gibidir:

1. Mevcut S7-1200 CPU ve bağlı modüllerin ürün kodlarını belirleyin.
2. CPU programı, donanım yapılandırması ve güncel proje yedeğini alın.
3. Giriş ve çıkış sayısı, haberleşme bağlantıları ve teknoloji fonksiyonlarını listeleyin.
4. Mevcut CPU’nun fonksiyonlarına uygun S7-1200 G2 modelini seçin.
5. Eski sinyal ve haberleşme modüllerinin yeni nesil karşılıklarını belirleyin.
6. TIA Portal yazılımını S7-1200 G2’yi destekleyen sürüme yükseltin.
7. Siemens S7-1200 G2 Migration Tool ile proje dönüşümünü başlatın.
8. Dönüşüm raporundaki uyarıları ve uyumsuz fonksiyonları kontrol edin.
9. Yeni pano yerleşimini, terminal bağlantılarını ve kablolamayı planlayın.
10. Programı simülasyon veya test sistemi üzerinde doğrulayın.
11. Saha devreye alma işleminden önce giriş-çıkış ve güvenlik testlerini tamamlayın.

Geçişte Donanım Uyumluluğuna Dikkat Edin

S7-1200 G2 kontrolör ailesi önceki S7-1200 CPU ve genişleme modülleriyle fiziksel olarak uyumlu değildir. Bu nedenle eski CPU’nun sökülerek aynı terminal ve modüllerin üzerine yeni G2 CPU’nun takılması mümkün değildir. Geçiş projesinde CPU ile birlikte sinyal modülleri, haberleşme modülleri, terminal bağlantıları ve pano içi yerleşim yeniden incelenmelidir.

Özellikle makine seri üretiminde kullanılan standart elektrik projeleri güncellenmeli; yeni ürün kodları, modül genişlikleri, terminal numaraları ve bağlantı konumları dokümantasyona işlenmelidir. Pano içinde yeterli alan bulunup bulunmadığı da sipariş öncesinde kontrol edilmelidir.

TIA Portal Sürümü Ne Olmalı?

SIMATIC S7-1200 G2 CPU’ların yapılandırılması ve programlanması için TIA Portal V20 veya daha yeni bir sürüm kullanılmalıdır. TIA Portal V19 ve daha eski sürümler S7-1200 G2 donanım ailesini desteklemez.

Eski bir TIA Portal projesiyle çalışılıyorsa proje önce desteklenen yeni sürüme yükseltilmelidir. Yazılım yükseltme işleminden önce orijinal proje dosyasının ayrı bir yedeğinin alınması önerilir. Dönüştürülen proje eski TIA Portal sürümünde yeniden açılamayabileceği için kaynak projenin korunması önemlidir.

Motion Control Uygulamalarında S7-1200 G2

S7-1200 G2’nin önemli gelişim alanlarından biri Motion Control yetenekleridir. Yeni nesil kontrolör, yalnızca basit hız veya pozisyon komutlarının ötesine geçen eksen kontrolü uygulamalarında kullanılabilir. Tek eksenli hareketler, birden fazla eksenin senkron çalışması ve uygun CPU yapılandırmalarında basit kinematik görevler TIA Portal içerisindeki teknoloji nesneleriyle yönetilebilir.

Bu yapı paketleme, kesme, etiketleme, taşıma, dozajlama ve montaj makinelerinde PLC ile hareket kontrolünün ortak platformda uygulanmasına yardımcı olur. Kullanılacak servo sürücü, motor, enkoder ve haberleşme mimarisi; eksen sayısına, çevrim süresine ve istenen hassasiyete göre ayrıca seçilmelidir.

S7-1200 G2 Hangi Uygulamalar İçin Uygundur?

S7-1200 G2, kompakt yapı ile gelişmiş otomasyon fonksiyonlarını bir arada kullanmak isteyen makine üreticilerine ve tesis işletmelerine hitap eder. Aşağıdaki uygulama gruplarında değerlendirilebilir:

• Paketleme ve ambalaj makineleri
• Konveyör ve malzeme taşıma sistemleri
• Dolum, dozajlama ve etiketleme makineleri
• Kompakt montaj ve üretim hatları
• Servo eksenli kesme ve pozisyonlama sistemleri
• Depolama ve lojistik otomasyonu
• Pompa, fan ve yardımcı tesis otomasyonu
• Uzaktan giriş-çıkış kullanılan dağıtılmış kontrol sistemleri
• Yeni nesil OEM makine projeleri

S7-1200 G2’ye Geçerken CPU Nasıl Seçilir?

Yeni CPU yalnızca eski S7-1200 CPU’nun model numarasına bakılarak seçilmemelidir. Doğru seçim için program belleği, çevrim süresi, dijital ve analog giriş-çıkış ihtiyacı, haberleşme bağlantıları, Motion Control eksen sayısı ve Safety gereksinimleri birlikte değerlendirilmelidir.

Projenin gelecekte genişleme ihtimali bulunuyorsa CPU ve modül kapasitesinde yeterli pay bırakılmalıdır. Mevcut programın bellek kullanımı, ağ bağlantılarının sayısı ve teknoloji nesneleri incelenerek yeni nesil kontrolör buna göre boyutlandırılmalıdır.

Mevcut S7-1200 Sistemleri İçin Siemens Ürün Örnekleri

Geçiş planı hazırlanırken mevcut sistemin doğru şekilde belgelenmesi önemlidir. Sindustry stoklarında bulunan 6ES7212-1BE40-0XB0 Siemens S7-1200 CPU, mevcut nesil S7-1200 sistemlerini incelemek veya devam eden projelerde ihtiyaç duyulan yedek bileşenleri karşılamak için değerlendirilebilir.

Daha yüksek performans gerektiren alternatif kontrolör projelerinde 6ES7511-1TL03-0AB0 ve 6ES7513-1AL02-0AB0 SIMATIC S7-1500 CPU seçenekleri de proje gereksinimlerine göre incelenebilir. S7-1200 G2 ile S7-1500 arasında seçim yapılırken uygulamanın performans, haberleşme, bellek ve eksen kontrolü ihtiyaçları dikkate alınmalıdır.

Dağıtılmış Giriş-Çıkış Sistemleriyle Entegrasyon

S7-1200 G2 tabanlı bir otomasyon sistemi, PROFINET üzerinden dağıtılmış giriş-çıkış istasyonlarıyla birlikte kullanılabilir. Bu yaklaşım, uzun kablo mesafelerinin azaltılmasına ve saha sinyallerinin makine bölümlerine daha yakın noktalarda toplanmasına yardımcı olur.

Sindustry stoklarında bulunan 6ES7155-6AA02-0BN0 arayüz modülü ile 6ES7138-6BA01-0BA0, 6ES7134-6FB00-0BA1 ve 6ES7133-6CV15-1AM0 ET 200SP modülleri, uygun sistem konfigürasyonlarında değerlendirilebilecek ürün örnekleridir. Kesin uyumluluk, kullanılacak CPU, firmware ve TIA Portal donanım kataloğu üzerinden doğrulanmalıdır.

HMI ve Operatör Kontrolü

Yeni nesil PLC geçişinde operatör panelinin haberleşme ayarları ve proje sürümü de kontrol edilmelidir. PLC IP adresi, PROFINET cihaz adı, bağlantı güvenliği ve HMI etiketleri yeni CPU yapılandırmasına göre güncellenebilir.

Sindustry ürün portföyündeki 6AV2128-3MB06-0AX1 Siemens HMI, uygun makine ve otomasyon projelerinde operatör kontrolü için değerlendirilebilecek ürünlerden biridir. HMI seçiminde ekran büyüklüğü, haberleşme protokolü, WinCC sürümü ve PLC uyumluluğu birlikte kontrol edilmelidir.

Geçiş Öncesi Kontrol Listesi

S7-1200’den S7-1200 G2’ye geçmeden önce aşağıdaki maddelerin kontrol edilmesi, devreye alma sırasında oluşabilecek süre kayıplarını azaltabilir:

• Mevcut TIA Portal proje yedeği alındı mı?
• CPU ve tüm genişleme modüllerinin ürün kodları kaydedildi mi?
• Yeni G2 CPU’nun giriş-çıkış kapasitesi yeterli mi?
• Eski modüllerin yeni nesil karşılıkları belirlendi mi?
• Pano ölçüsü ve DIN rayı yerleşimi kontrol edildi mi?
• Terminal ve kablo numaraları güncellendi mi?
• PROFINET cihaz adları ve IP adresleri planlandı mı?
• HMI bağlantıları ve etiketleri kontrol edildi mi?
• Motion Control teknoloji nesneleri doğrulandı mı?
• Safety programı ve güvenlik donanımı yeniden değerlendirildi mi?
• Yazılım ve donanım testleri tamamlandı mı?
• Devreye alma öncesinde geri dönüş planı hazırlandı mı?

S7-1200 G2’ye Hemen Geçmek Gerekir mi?

Mevcut S7-1200 sistemi kararlı biçimde çalışıyorsa ve uygulamanın kapasitesi yeterliyse plansız bir değişim yapılması gerekmez. Geçiş kararı; sistemin yaşı, yedek parça stratejisi, makinenin kalan kullanım süresi, performans ihtiyacı ve gelecekte yapılacak geliştirmeler dikkate alınarak verilmelidir.

Yeni makine tasarımlarında ise S7-1200 G2’nin değerlendirilmesi, uzun vadeli ürün standardizasyonu açısından daha doğru olabilir. Devam eden seri makine projelerinde mevcut nesilden yeni nesle geçiş için elektrik, yazılım, mekanik yerleşim ve satın alma ekiplerinin birlikte planlama yapması önerilir.

S7-1200 G2 Hakkında Sık Sorulan Sorular

S7-1200 G2 eski S7-1200 modülleriyle uyumlu mu?

Hayır. S7-1200 G2, önceki nesil S7-1200 CPU ve modülleriyle fiziksel olarak uyumlu değildir. CPU, genişleme modülleri, terminal düzeni ve pano yerleşimi geçiş sırasında yeniden kontrol edilmelidir.

Eski S7-1200 programı G2’de kullanılabilir mi?

Mevcut programların önemli bir bölümü dönüştürülebilir. Ancak donanıma özel komutlar, teknoloji nesneleri, haberleşme bağlantıları ve özel fonksiyonlar kontrol edilmeli ve gerektiğinde uyarlanmalıdır.

S7-1200 G2 için hangi TIA Portal sürümü gerekir?

S7-1200 G2 kontrolörlerinin yapılandırılması ve programlanması için TIA Portal V20 veya daha yeni bir sürüm gereklidir. Daha eski TIA Portal sürümleri S7-1200 G2 ailesini desteklemez.

S7-1200 G2’ye yalnızca CPU değiştirerek geçilebilir mi?

Hayır. İki nesil arasında fiziksel donanım uyumluluğu bulunmadığı için CPU ile birlikte bağlı modüller, terminal bağlantıları, pano ölçüleri ve kablolama yapısı da değerlendirilmelidir.

S7-1200 G2 Motion Control uygulamalarında kullanılabilir mi?

Evet. S7-1200 G2, geliştirilmiş hareket kontrolü özellikleriyle tek eksen, senkron eksen ve uygun yapılandırmalarda basit kinematik uygulamalar için kullanılabilir. Kesin kapasite seçilen CPU ve TIA Portal sürümüne göre kontrol edilmelidir.

S7-1200 mü yoksa S7-1200 G2 mi tercih edilmeli?

Mevcut sistemlerin bakımı ve kısa vadeli yedek parça ihtiyaçlarında kullanılan S7-1200 modeli korunabilir. Yeni makine projelerinde, modernizasyon çalışmalarında ve gelişmiş Motion Control gerektiren uygulamalarda S7-1200 G2 daha geleceğe dönük bir seçenek olabilir.

S7-1200 G2 ile S7-1500 arasındaki seçim nasıl yapılır?

S7-1200 G2 kompakt ve orta düzey makine otomasyonu için geliştirilmiştir. Daha yüksek işlem gücü, geniş bellek, çok sayıda haberleşme bağlantısı veya daha kapsamlı Motion Control gerektiren sistemlerde S7-1500 ailesi değerlendirilmelidir. Seçim yalnızca CPU fiyatına göre değil, uygulamanın toplam gereksinimlerine göre yapılmalıdır.

Sonuç

SIMATIC S7-1200 G2, kompakt otomasyon sistemlerinde daha yüksek performans, gelişmiş hareket kontrolü ve güncel güvenlik altyapısı sunan yeni nesil bir PLC platformudur. Bununla birlikte S7-1200’den G2’ye geçiş, doğrudan ve fiziksel olarak birebir bir ürün değişimi değildir. Donanım seçimi, TIA Portal sürümü, pano yerleşimi, giriş-çıkış modülleri ve program uyumluluğu birlikte değerlendirilmelidir.

Yeni makine projelerinde S7-1200 G2’yi başlangıç aşamasında değerlendirmek, ileride yapılacak sistem genişletmelerini kolaylaştırabilir. Mevcut makinelerde ise geçiş öncesinde ayrıntılı envanter çıkarılması, proje yedeğinin alınması ve dönüşümün test ortamında doğrulanması güvenli bir modernizasyon süreci için önemlidir.
